2025年公司新品發布-天車上下登車系統

一、系統概述

天車上下登車系統由主機、有線登機盒、無線登機盒、電控鎖、光電傳感器組成。該系統具備天車定位、樓梯口遠程開鎖、關鎖信號反饋、登機門上下位置顯示、無線請求登機以及登機中的斷電保護功能，在天車運行中，給上下登機人員做到全方位的安全保護。

二、現場描述

1、現場一個跨有3臺行車、1-3個登機樓梯口

2、要求在A、B、C登機口可以任意請求呼叫1、2、3號行車，當行車收到請求信號后，開到請求位置登機口，行車到達指定位置并停穩后，駕駛室按下同意登車按鍵，登機口門打開，同時主機繼電器斷電。

3、登機人員關好門后，主機接受到關門信號后，按復位才有效。

4、主機可接入外部按鈕，登機人員在駕駛室外或平臺上復位，復位后繼電器復位，天車通電。

5、登機位置需要在主機上顯示。

6、電控鎖在沒電的情況下不能自動打開，并在應急情況下可以通過開鎖或外力情況下開鎖。

7、電控鎖配備鑰匙，一把鑰匙可打開所有配的電控鎖。

8、按現場安全用電要求，主機與無線登機盒采用DC24V電壓。

9、整垮長度約500M左右。

三、產品功能及應用

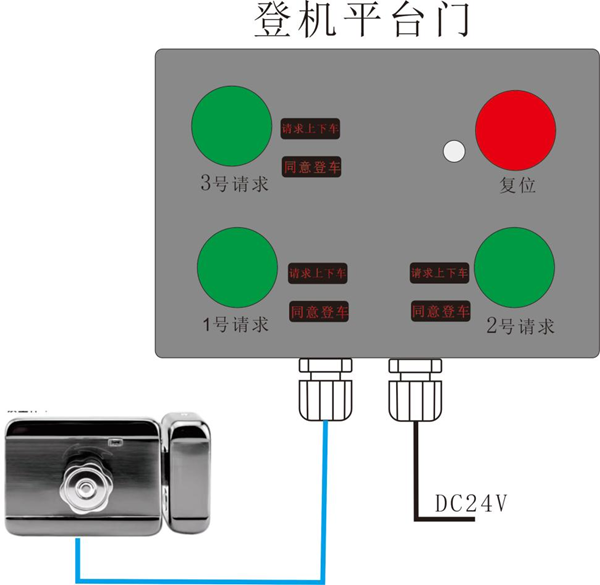

1：無線登機功能：

1、登車人員在樓梯口平臺按下“無線登機盒”上的1號登機按鈕，對應的登機指示“請求上下車”亮起同時語音提示，“無線登機盒”即發送無線調制信號，1號天車主機接收到無線調制信號后即顯示“請求上下車”，同時語音提示，對應的登機口位置“1”號指示燈亮起。

2、1號天車到達請求登機位置后，主機定位指示燈亮或閃爍（1-15秒延時可調）后，當天車停好后，主機樓梯門、登機門指示燈亮起，駕駛員按下主機上的“同意登車”按鈕，主機即顯示“有人正在上下車”，電控鎖打開，主機繼電器斷開，天車斷電，“登機盒”上的“同意上下車”亮起同時語音提示，登機人員準備登機。

3、登機人員上天車后，并關好樓梯門和登機門，主機“樓梯門”、“登機門”指示燈熄滅，登機人員到達安全位置后，按下“復位”按鍵，主機“完成上下車”亮起同時語音提示，主機繼電器閉合，天車通電，主機“完成上下車”和語音在10秒作業關閉。

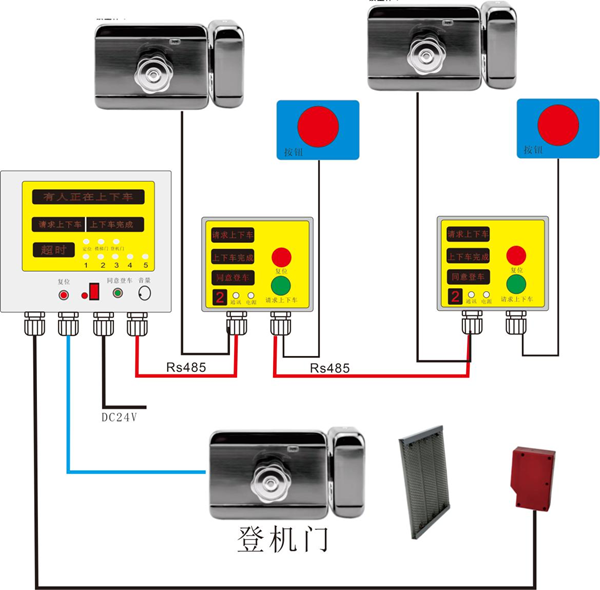

2：有線登機功能

1、登機人員按下“有線登機盒”上的請求登機按鍵，“有線登機盒”上即顯示“請求上下車”并語音提示，同時主機“請求上下車”指示燈亮起并語音提示，登機位置指示燈亮起。

2、駕駛室確認后允許登機按主機上的“同意登車”按鍵，主機“有人正在上下車”亮起并語音提示，主機繼電器斷開，天車斷電，“有線登機盒”上的“同意登車”亮起并語音提示，同時電控鎖打開。

3、登機人員上天車后，到達安全位置后，按下“有線登機盒”上的“復位”按鍵，“有線登機盒”上“完成上下車”指示燈亮起并語音提示，主機“完成上下車”亮起同時語音提示，主機繼電器閉合，天車通電，主機“完成上下車”和語音在10秒作業關閉。

4、每個有線登機盒上預留一組端口，現場可引出一個按鈕，作為“復位”按鍵。

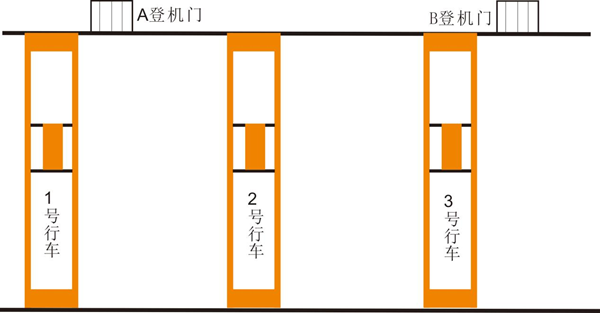

四、現場天車示意圖

五、產品組成

1：天車上
